EC Insulator Jiangxi Co., Ltd. adalah salah satu produsen dan pemasok transformator tipe kering 750 kva yang paling andal di Cina. Dengan pengalaman yang melimpah, kami berkomitmen untuk menawarkan layanan kustom berkualitas tinggi. Jangan ragu untuk grosir trafo tipe kering 750 kva premium buatan China di sini dari pabrik kami.

Pengenalan Produk

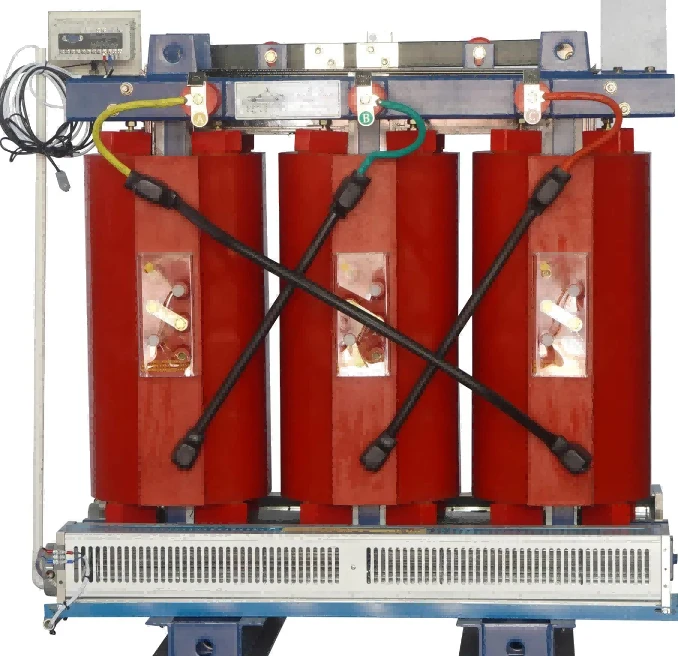

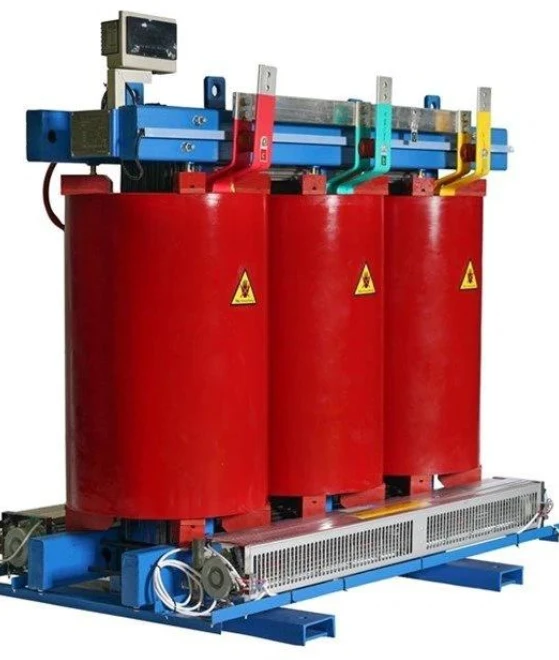

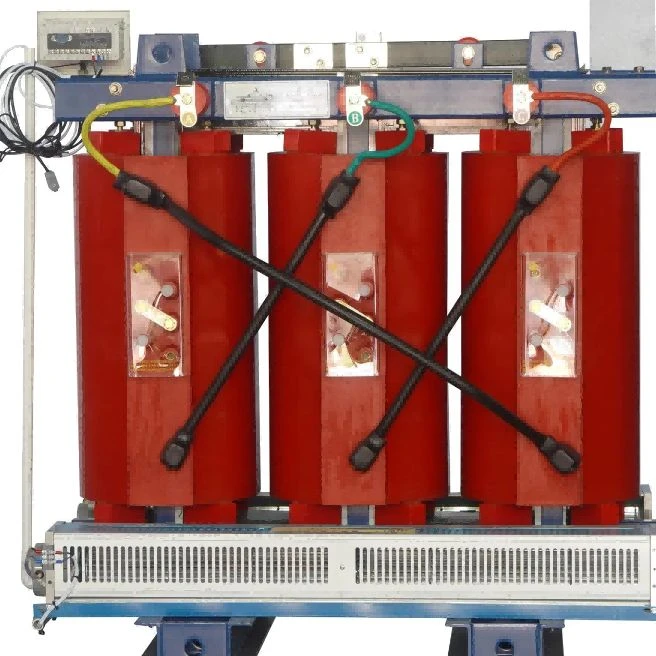

Trafo tipe kering 750kVA biasanya dipilih untuk sistem distribusi dalam ruangan yang memerlukan catu daya-berkapasitas sedang untuk fasilitas industri dan komersial. Aplikasi yang umum mencakup pabrik, gedung perkantoran, rumah sakit, pusat data, dan proyek lain dengan ruang listrik khusus.

Di banyak instalasi, kapasitas trafo ditentukan oleh lebih dari kebutuhan daya saat ini. Karakteristik peralatan, jadwal pengoperasian, perluasan beban di masa depan, dan ruang pemasangan yang tersedia juga ditinjau pada tahap pemilihan.

Menggunakan insulasi cor resin epoksi sebagai pengganti insulasi cair, trafo ini menghindari masalah kebocoran oli yang biasanya terkait dengan unit yang terendam oli. Struktur insulasi yang kokoh juga mengurangi pekerjaan pemeliharaan rutin terkait pemeriksaan dan penggantian oli.

Untuk trafo tipe kering 750kVA, parameter kelistrikan seperti rasio tegangan, frekuensi, tegangan impedansi, dan grup sambungan perlu dikonfirmasi sebelum produksi. Detail ini secara langsung memengaruhi desain belitan, kinerja suhu, dan kompatibilitas dengan jaringan distribusi pelanggan.

Desain Teknik dan Fitur Utama

Kinerja transformator tergantung pada koordinasi antara rangkaian magnet, susunan belitan dan sistem insulasi.

Lembaran baja silikon-berorientasi butiran digunakan untuk rakitan inti. Selama produksi, proses pemotongan dan kondisi penumpukan dikontrol secara cermat karena kualitas inti memiliki pengaruh langsung terhadap kehilangan-beban, efisiensi pengoperasian, dan kinerja akustik.

Bagian belitan mengadopsi-konduktor tembaga bebas oksigen. Dibandingkan dengan bahan konduktor biasa, tembaga dengan konduktivitas stabil membantu menjaga kinerja transmisi arus dalam kondisi pembebanan terus menerus. Struktur belitan juga dirancang dengan mempertimbangkan kekuatan mekanik pada saat-kondisi hubung singkat.

Proses pengecoran resin epoksi vakum diterapkan setelah produksi koil. Daripada hanya menutupi permukaan belitan, resin menembus celah insulasi dan membentuk struktur padat yang kompak setelah proses curing. Kontrol tekanan vakum, kondisi resin dan suhu pengawetan penting pada tahap ini.

Untuk aplikasi yang memerlukan pemantauan kondisi pengoperasian, sensor suhu PT100 dapat dipasang pada fase belitan. Data suhu yang dikumpulkan selama pengoperasian dapat membantu personel pemeliharaan mengidentifikasi perubahan suhu yang tidak normal pada tahap awal.

Aplikasi dan Kondisi Instalasi

Pabrik dengan peralatan produksi adalah salah satu area aplikasi umum untuk kisaran kapasitas ini. Dalam proyek semacam itu, para insinyur biasanya memperhatikan arus start motor, fluktuasi beban, dan pengaruh peralatan elektronika daya.

Bangunan komersial dan fasilitas umum seringkali memiliki prioritas yang berbeda. Keterbatasan ruang ruang listrik, pengaturan ventilasi, persyaratan kebisingan dan peraturan perlindungan kebakaran dapat mempengaruhi rencana akhir pemasangan.

Rumah sakit dan pusat data memerlukan pengoperasian kelistrikan yang stabil karena banyak sistem yang terhubung tidak dapat mentolerir gangguan yang tidak terduga. Oleh karena itu, pemilihan transformator dipertimbangkan bersama dengan desain distribusi daya secara keseluruhan.

Kondisi lingkungan tidak boleh diabaikan selama perencanaan proyek. Suhu, kelembaban, ketinggian dan tingkat polusi dapat mempengaruhi koordinasi isolasi dan kinerja pendinginan, terutama di wilayah pesisir atau kawasan industri.

Proses Manufaktur dan Pemeriksaan Kualitas

Produksi dimulai dengan pemeriksaan material yang masuk. Lembaran baja silikon, konduktor tembaga, senyawa resin epoksi dan bahan insulasi diperiksa sebelum memasuki bengkel.

Setelah material disetujui, proses manufaktur dilanjutkan dengan perakitan inti, produksi koil, perawatan insulasi, dan perakitan akhir. Setiap tahap memiliki persyaratan pengendaliannya sendiri karena kinerja kelistrikan bergantung pada keakuratan beberapa langkah produksi.

Pengecoran vakum adalah bagian penting dari pembuatan trafo tipe kering. Teknisi memantau suhu resin, kondisi vakum, dan waktu pengeringan selama proses untuk menjaga konsistensi insulasi di seluruh struktur belitan.

Sebelum pengiriman, trafo yang sudah jadi menjalani pengujian pabrik. Item pemeriksaan standar mencakup resistansi isolasi, resistansi belitan, rasio tegangan, ketahanan dielektrik, dan uji kenaikan suhu.

Hasil pengujian dicatat bersama dengan dokumen produksi untuk pelacakan kualitas dan tinjauan pelanggan.

Spesifikasi Teknis

Barang	Keterangan
Jenis Produk	Trafo Distribusi Tipe Kering
Kapasitas Terukur	750kVA
Fase	Tiga Fase
Frekuensi	50Hz / 60Hz
Tegangan Primer	Disesuaikan
Tegangan Sekunder	Disesuaikan
Sistem Isolasi	Insulasi Cor Resin Epoksi
Metode Pendinginan	Pendinginan Udara Alami (AN)
Bahan Inti	Baja-Berorientasi pada Biji-bijian
Bahan Berliku	Oksigen-Tembaga Bebas
Kelas Isolasi	Kelas F/H
Pemantauan Suhu	Sensor PT100
Standar yang Berlaku	IEC 60076

Parameter kelistrikan tambahan, termasuk tegangan impedansi, kelompok vektor, dan persyaratan selungkup, dievaluasi berdasarkan kondisi proyek.

Kontrol Produksi dan Dukungan Teknis

Manajemen mutu dilakukan sepanjang proses produksi, bukan hanya pada tahap pemeriksaan akhir.

Pemeriksaan material, pengawasan proses, dan pengujian kelistrikan digabungkan untuk menjaga konsistensi antara unit transformator yang berbeda. Perhatian khusus diberikan pada kualitas insulasi, keakuratan perakitan, dan hasil pengujian.

Untuk proyek internasional, pelanggan mungkin memerlukan file teknis sebelum pemasangan atau persetujuan. EC INSULATOR dapat menyiapkan spesifikasi, gambar, catatan pengujian, dan dokumen terkait lainnya untuk tinjauan teknik.

Komunikasi selama proyek terutama berfokus pada konfirmasi rincian teknis, menghindari perbedaan antara informasi desain awal dan peralatan akhir yang dipasok.

Pertanyaan yang Sering Diajukan

Pabrik kami berencana menambah peralatan baru. Bagaimana kita tahu apakah 750kVA cocok?

Kapasitas yang sesuai bergantung pada beban listrik sebenarnya, bukan ukuran bangunan.
Misalnya, peralatan produksi dengan motor dapat menghasilkan arus start yang lebih tinggi dibandingkan beban kantor normal. Karakteristik beban, jam kerja dan kemungkinan perluasan di masa depan harus dipertimbangkan sebelum memilih rating transformator.

Bisakah trafo disuplai untuk sistem tegangan yang berbeda?

Ya. Konfigurasi tegangan yang berbeda dapat diproduksi.
Pelanggan biasanya memberikan informasi tentang jaringan lokal, termasuk tegangan primer, tegangan sekunder, frekuensi dan persyaratan sambungan. Tim teknik meninjau detail ini sebelum menyelesaikan desain.

Informasi apa yang harus diberikan untuk kutipan?

Informasi dasar proyek meliputi kapasitas trafo, level tegangan, frekuensi, nomor fasa dan lokasi pemasangan.
Jika proyek melibatkan kondisi khusus seperti ketinggian, suhu tinggi, atau lingkungan yang tercemar, rincian tambahan akan berguna untuk evaluasi teknis.

Tes apa yang dilakukan sebelum melahirkan?

Setiap trafo diperiksa sebelum pengiriman.
Pengujian rutin di pabrik meliputi resistansi isolasi, resistansi belitan, rasio tegangan, dan pengujian ketahanan dielektrik. Laporan pengujian dapat diberikan bersama dengan dokumen pengiriman.
