EC Insulator Jiangxi Co., Ltd. adalah salah satu produsen dan pemasok recloser sirkuit otomatis yang paling andal di Cina. Dengan pengalaman yang melimpah, kami berkomitmen untuk menawarkan layanan kustom berkualitas tinggi. Jangan ragu untuk grosir recloser sirkuit otomatis premium buatan China di sini dari pabrik kami.
Ikhtisar Produk

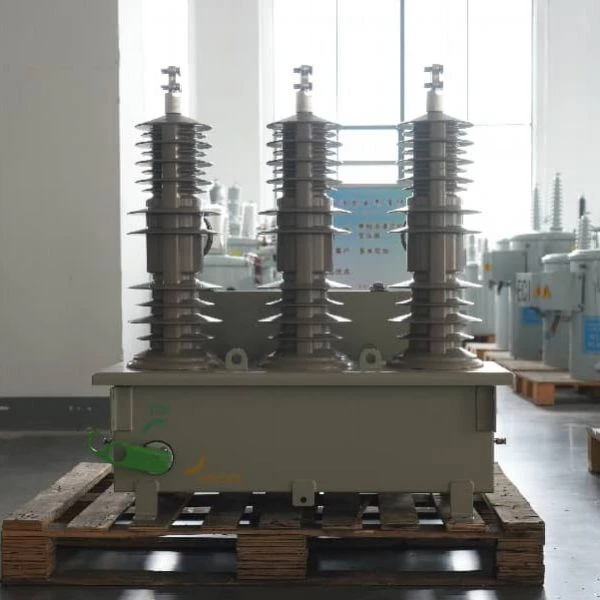

Recloser sirkuit otomatis ini menargetkan jalur distribusi overhead hingga 38 kV untuk mendukung fungsi penyembuhan jaringan sendiri. Semua keputusan perlindungan ditangani secara lokal di dalam unit, sehingga situs dapat menjalankan operasi normal tanpa sistem perintah eksternal. Ketika kesalahan muncul di jaringan, gangguan vakum bersama dengan aktuasi magnet permanen memberikan respons yang cepat. Operator lapangan tidak perlu tinggal di lokasi, dan koneksi SCADA aktif juga tidak diperlukan untuk melaksanakan tugas perlindungan inti. Hal ini menjadikan perangkat ini cocok untuk saluran udara jarak jauh di mana sumber daya komunikasi sulit didapat.
Fitur Utama
Tidak seperti switchgear standar, recloser ini dapat beroperasi secara mandiri di lokasi. Pemutus vakum yang tertutup rapat memadamkan busur listrik selama gangguan jaringan. Penggerak magnet permanennya tidak memerlukan servis rutin, dan mempertahankan kinerja peralihan yang stabil bahkan setelah pengoperasian berjam-jam. Perangkat keras mikroprosesor lokal membaca kondisi jaringan aktual dan menyesuaikan pengaturan perlindungan agar sesuai dengan perubahan status jaringan. Transformator potensial internal memanen daya operasi langsung dari konduktor aktif. Tidak ada catu daya tambahan terpisah yang perlu diatur untuk pemasangan di lapangan.
Spesifikasi Teknis
|
Peringkat |
Dielektrik Padat |
||
|
15.5kV |
27kV |
38kV |
|
|
Standar yang Berlaku |
IEC 62271-111/ANSI C37.60 |
||
|
Tegangan Terukur (kV) |
15.5 |
27 |
38 |
|
Nilai Saat Ini (A) |
800 |
800 |
800 |
|
Frekuensi Terukur (Hz) |
50/60 |
||
|
Dinilai singkat-waktu menahan arus (kA) |
16/3s |
||
|
Nilai Membuat Saat Ini (kAp) |
40/41.6 |
||
|
Tegangan Penahan Frekuensi Daya Terukur (kV) |
50 |
60 |
70 |
|
Tegangan Penahan Impuls (kV) |
110 |
150 |
170 |
|
Ketahanan Mekanis (kali) |
10,000 |
||
|
Media Interupsi |
Kekosongan |
||
|
Mekanisme Operasi |
Aktuator Magnetik Manual atau Bi{0}}stabil |
||
|
Bahan Selongsong |
HCEP |
||
Aplikasi
Banyak lokasi lapangan yang memerlukan respon kesalahan lokal yang cepat mengadopsi recloser ini. Instalasi yang umum mencakup jaringan listrik pedesaan, titik otomasi distribusi jarak jauh, dan titik segmentasi jalur untuk sistem utilitas besar. Ketika terjadi gangguan, segmen saluran yang rusak diisolasi secara otomatis sementara pasokan listrik tetap tersedia untuk bagian lain yang tidak terpengaruh. Ini berfungsi dengan baik di area dengan infrastruktur komunikasi terbatas, serta di lokasi yang mengutamakan penanganan kesalahan cepat.
Konstruksi/Desain

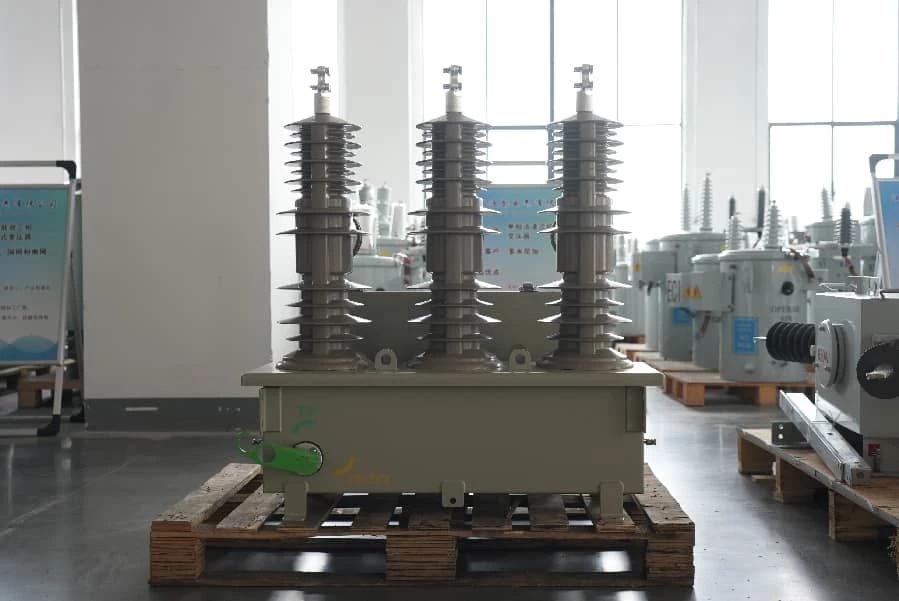

Unit ini dibuat untuk pemasangan langsung di atas tiang luar ruangan. Penyela vakum, rakitan penggerak magnetis, dan semua perangkat keras kontrol berada dalam satu wadah kompak. Tidak ada persyaratan untuk kabinet kontrol eksternal yang berdiri sendiri. Pemasangan menggunakan perangkat keras pemasangan tiang standar. Lokasi proyek dapat melewatkan investasi tambahan pada bangunan kontrol khusus dan fasilitas pendukung lainnya.
Standar & Pengujian
Kami menjalankan beberapa pengujian validasi untuk memeriksa-kinerja dunia nyata dalam skenario pengoperasian yang berbeda. Tes tipe mengevaluasi sifat dielektrik, kemampuan pemutusan arus pendek dan kinerja setelah penuaan lingkungan jangka panjang. Pengujian tambahan berfokus pada kinerja proteksi lokal, yang mencakup akurasi deteksi kesalahan, eksekusi urutan proteksi, dan penutupan otomatis yang stabil tanpa input kontrol eksternal. Setiap unit memenuhi persyaratan IEC 62271 111 dan ANSI C37.60, dengan pengujian terpisah dilakukan untuk memverifikasi kinerja pengumpulan daya.
Pengemasan & Pengiriman
Kejutan dan pelepasan listrik statis dapat merusak komponen elektronik dan mekanis kontrol sensitif selama transit, sehingga tindakan perlindungan yang tepat diterapkan untuk pengiriman. Setiap unit menjalani kalibrasi pabrik penuh sebelum pengiriman untuk menjaga parameter internal tetap stabil. Setelah pemasangan tiang atas, hanya diperlukan sedikit pekerjaan di lokasi. Teknisi lapangan hanya memeriksa kualitas pemasangan dan menyelesaikan verifikasi parameter dasar sebelum mengoperasikan unit. Dalam kondisi pengoperasian jaringan normal, perbaikan besar-besaran hanya diperlukan setiap 20 hingga 30 tahun. Perawatan rutin terbatas pada inspeksi visual sederhana.
