EC Insulator Jiangxi Co., Ltd. adalah salah satu produsen dan pemasok overhead recloser yang paling andal di Cina. Dengan pengalaman yang melimpah, kami berkomitmen untuk menawarkan layanan kustom berkualitas tinggi. Jangan ragu untuk grosir recloser overhead premium buatan China di sini dari pabrik kami.

Ikhtisar Produk

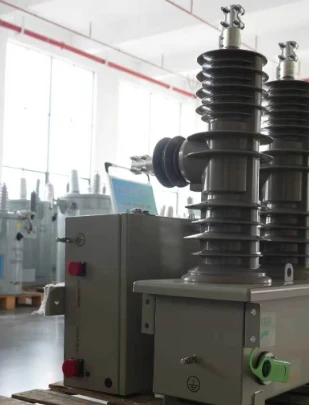

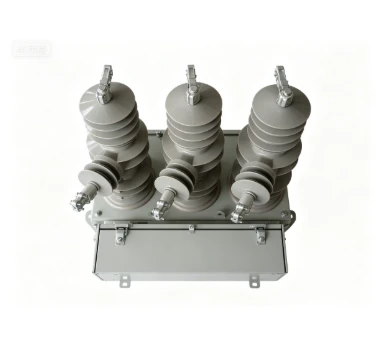

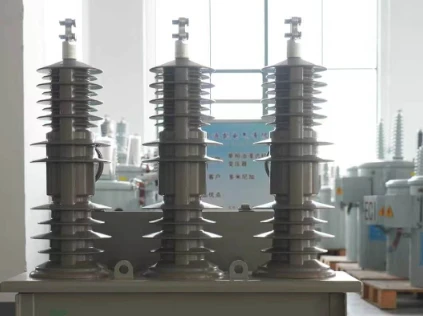

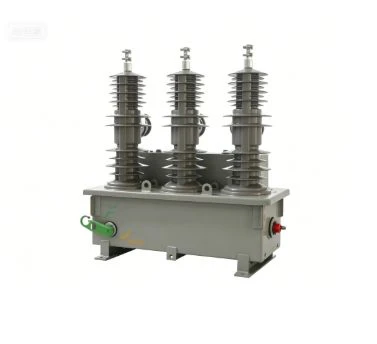

Recloser overhead seri ZCR-OH kami adalah unit pelindung khusus untuk jalur distribusi overhead. Dirancang untuk-kondisi lapangan terbuka termasuk polusi,-korosi kabut garam, dan beban mekanis, peralatan ini menawarkan perlindungan yang andal untuk jaringan distribusi-yang dipasang di tiang. Hal ini dapat mendeteksi kesalahan, mengisolasi bagian yang rusak, dan memulihkan pasokan daya secara otomatis, sehingga secara efektif mempersingkat-waktu pemadaman listrik bagi-pengguna akhir. Seri ini banyak digunakan untuk proyek perlindungan jalur distribusi overhead.

Fitur Utama

Unit lengkap ini dikembangkan secara khusus untuk-pemasangan tiang. Ini terdiri dari penyela vakum, aktuator magnetik permanen dua stabil, dan pengontrol cerdas berbasis mikroprosesor, semuanya dirakit di dalam wadah tertutup yang tahan terhadap cuaca. Penutup ini dapat menahan perubahan suhu ekstrem, kelembapan, dan tekanan mekanis akibat pengoperasian di lapangan. Logika penutupan kembali bawaannya membedakan kesalahan sementara dan kesalahan permanen. Ketika terjadi kesalahan permanen, recloser akan terkunci untuk mencegah kerusakan berulang pada aset jaringan. Berdasarkan spesifikasi teknis, ketahanan mekanisnya mencapai 10 000 siklus pengoperasian.

Spesifikasi Teknis

Peringkat	Dielektrik Padat
Peringkat	15.5kV	27kV	38kV
Standar yang Berlaku	IEC 62271-111/ANSI C37.60
Tegangan Terukur (kV)	15.5	27	38
Nilai Saat Ini (A)	800	800	800
Frekuensi Terukur (Hz)	50/60
Dinilai singkat-waktu menahan arus (kA)	16/3s

Nilai Membuat Saat Ini (kAp)	40/41.6
Tegangan Penahan Frekuensi Daya Terukur (kV)	50	60	70
Tegangan Penahan Impuls (kV)	110	150	170
Ketahanan Mekanis (kali)	10,000
Media Interupsi	Kekosongan
Mekanisme Operasi	Aktuator Magnetik Manual atau Bi{0}}stabil
Bahan Selongsong	HCEP

Aplikasi

Tata letak peralatan yang wajar meningkatkan kinerja perlindungan jaringan secara keseluruhan. Posisi pemasangan yang umum mencakup titik pembagian garis, persimpangan cabang pengumpan, bagian transisi garis, dan titik otomasi distribusi. Ketika terjadi gangguan, hanya segmen yang rusak yang akan diisolasi, dan bagian saluran yang sehat akan tetap diberi energi. Recloser ini merupakan solusi pilihan untuk pengumpan overhead pedesaan yang panjang dimana lokasi sesar yang cepat sangat penting. Catatan: Model ini dioptimalkan untuk skenario pemasangan tiang-di atas kepala. Penilaian teknis tambahan harus diselesaikan sebelum menerapkannya pada sistem kabel bawah tanah.

Konstruksi/Desain

Seri ZCR-OH menggunakan-kondisi pengoperasian situs dunia nyata sebagai masukan desain inti. Penyela vakum, aktuator magnetik permanen, dan modul pengontrol ditempatkan di dalam lemari tahan cuaca yang tertutup rapat untuk menahan debu, kelembapan, dan variasi suhu di sepanjang koridor listrik. Struktur pemasangan sesuai dengan perlengkapan tiang overhead standar tanpa modifikasi khusus. Bushing HCEP memberikan kinerja isolasi luar ruangan yang stabil untuk-pengoperasian lapangan jangka panjang.

Standar & Pengujian

Standar peralatan overhead IEC 62271-111 dan ANSI C37.60 menetapkan kerangka kepatuhan. Pengujian khusus overhead memvalidasi kinerja dalam kondisi lingkungan overhead termasuk suhu ekstrem, paparan kelembapan, dan pembebanan mekanis. Penekanan pengujian mencakup ketahanan overhead dan verifikasi keandalan.

Konfigurasi/Kustomisasi Opsional

Opsi penyesuaian yang luas memenuhi kebutuhan aplikasi overhead. Penyempurnaan yang tersedia mencakup berbagai konfigurasi pemasangan overhead, antarmuka komunikasi, dan setelan perlindungan khusus-overhead. Fleksibilitas konfigurasi mendukung adaptasi terhadap berbagai jenis saluran udara dan kondisi lingkungan udara.

Pengemasan & Pengiriman

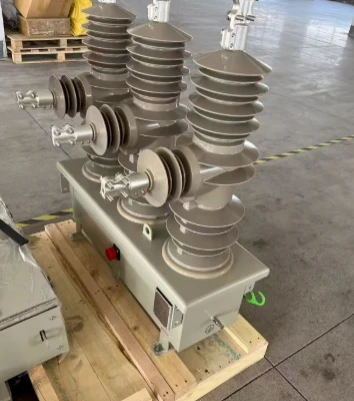

Unit dikemas dalam kotak kayu bertulang yang cocok untuk-transportasi laut jarak jauh. Kemasan tahan guncangan-melindungi komponen internal dari kerusakan selama pengangkutan. Setiap pengiriman mencakup perangkat keras-pemasangan tiang yang lengkap. Parameter perlindungan telah-dikonfigurasi sebelumnya di pabrik berdasarkan data proyek pelanggan untuk mengurangi-beban kerja commissioning di lokasi.

FAQ - Pertanyaan Umum Line Recloser

9.1 Konsep Dasar

T: Apa yang membuat line recloser berbeda dengan perangkat-pelindung saluran lainnya?

J: Perbedaan intinya terletak pada perilaku penutupan kembali dan penguncian{0}}secara otonom. Pemutus sirkuit konvensional umumnya memerlukan reset manual setelah tersandung. ZCR-SD recloser beroperasi secara independen: berupaya memulihkan daya jika terjadi kesalahan sementara, dan mengunci bagian yang rusak secara permanen jika terjadi kesalahan permanen. Hal ini mengurangi beban kerja-intervensi manual untuk jaringan-area jarak jauh.

T: Bagaimana cara line recloser mengoordinasikan urutan proteksinya?

J: Ini mengadopsi logika penutupan bertingkat. Penutupan kembali kecepatan-yang cepat dijalankan terlebih dahulu untuk menghilangkan kesalahan sementara. Jika kesalahan berlanjut, siklus penutupan kembali yang tertunda akan terpicu. Hal ini menyeimbangkan kesinambungan-pasokan daya dan persyaratan keselamatan peralatan.

9.2 Kinerja Teknis

T: Apa yang menjaga pengoperasian recloser selama-interupsi pasokan listrik?

J: Seri ini menggunakan teknologi-pemanenan energi-yang mandiri. Ia mengambil energi kerja langsung dari-konduktor saluran beraliran listrik. Bahkan dalam kondisi-pemadaman jaringan-penuh, fungsi pemantauan dan perlindungan tetap aktif, dan tidak diperlukan catu daya eksternal tambahan.

T: Sistem insulasi manakah yang digunakan untuk recloser saluran ini?

J: Isolasi-dielektrik padat diterapkan untuk seri ini. Ini memberikan kinerja dielektrik yang stabil dalam berbagai kondisi luar ruangan. Tidak seperti-alternatif berisi gas,-konstruksi isolasi padat menghilangkan-pekerjaan pengisian gas dan pemeliharaan pemantauan-tekanan berkala.

T: Dapatkah recloser ini menangani saluran dengan aliran daya dua arah?

J: Ya. Dilengkapi dengan logika perlindungan-terarah, perangkat beradaptasi dengan jaringan yang terintegrasi dengan generator terdistribusi dan sumber energi-terbarukan. Ini mengidentifikasi aliran daya dua arah dan menjalankan tindakan perlindungan yang sesuai untuk menjaga keamanan-koordinasi-jaringan.

T: Apa batasan utama penerapan recloser ini di wilayah pesisir yang sangat tercemar?

J: Meskipun bushing HCEP memberikan kinerja anti-polusi yang baik, pelanggan harus memeriksa jarak rambat terhadap persyaratan tingkat-polusi lokal. Untuk lokasi pantai dengan kabut-garam-yang tebal, tindakan anti-polusi eksternal tambahan mungkin diperlukan.

9.3 Instalasi dan Pemeliharaan

T: Apa yang menyederhanakan pemasangan lapangan di sepanjang-rute saluran listrik?

J: Parameter perlindungan-pra-yang telah dikalibrasi oleh pabrik dan perangkat keras kontrol terintegrasi mengurangi pekerjaan-pengoperasian lapangan. Recloser mendukung metode pemasangan tiang-standar, sehingga tim konstruksi dapat menyelesaikan pemasangan secara efisien.

T: Apa saja-fitur terkait pemeliharaan dari recloser ini?

J: Berkat aktuator-magnetik permanen dan struktur-insulasi dielektrik padat, perawatan rutin dan berkala tidak diperlukan. Hal ini membantu menurunkan biaya pengoperasian seluruh-siklus hidup-untuk proyek jaringan-distribusi.

9.4 Kepatuhan Standar

T: Standar apa saja yang berlaku untuk sertifikasi produk?

J: Seri ZCR-SD disertifikasi terhadap IEC 62271-111 dan ANSI/IEEE C37.60. Selain standar kinerja-kelistrikan inti, spesifikasi pengujian-lingkungan yang relevan, dan persyaratan keamanan-siber-jaringan juga dipenuhi untuk mencapai kepatuhan menyeluruh.
